 | HG-RF06四通道RX3076射频模块产品说明书 |
1 产品概述
| 产品 | 价格 |
| HG-RF06射频模块 HG-RF06射频 |
2880元 |
| 可选配配件 1、GPS 天线 2、BD2 天线 3、HG-ANT02，可支持L1、L2、B1、B3 4、HG-ANT03，可支持L1、L2、L5、B1、B2、B3（推荐） 5、HG-OCXO-10M恒温晶振（推荐） 6、功分器 |
50元 150元 1200元 2000元 1700元 90元 |

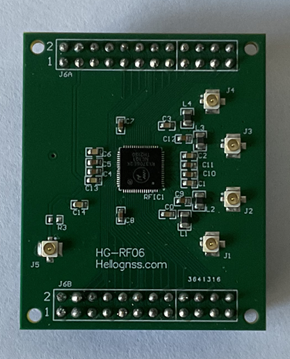

图1 HG-RF06射频模块
GNSS射频模块HG-RF06主要用于接收任意4个GNSS频点的卫星信号，支持中频数字信号输出，提供3.3V馈电，射频输入可接信号模拟器、多频天线。
HG-RF06的RX3706芯片的每个通道可以独立配置，可支持I路和Q路信号同时输出，最多4bit量化，输出时钟可支持10MHz~66MHz（芯片本身可支持到150MHz，受限于射频板的接插件形式，不建议采样率过高）。
HG-RF06基本特性如下：
1. 射频芯片：RX3706，可支持任意4个GNSS频点，比如L1/L2/L5, B1C/ B1I /B2a/B3I。
2. TCXO：16.368MHz。
3. 射频接口：IPX×4，提供3.3V天线馈电。
4. 中频接口：
l 时钟输出：GPSCLK
l I支路数据：I1[3:0], I2[3:0], I3[3:0], I4[3:0]，如果只是用2bit采样，则用最高2bit。
l Q支路数据：Q1[3:0], Q2[3:0], Q3[3:0], Q4[3:0]，如果只是用2bit采样，则用最高2bit。
l SPI接口：CSB,SCLK,MOSI,MISO
5. 供电方式：+5V供电，另需提供1.8V或3.3V的数字电源VDD。
6. 体积：50mm×41mm。

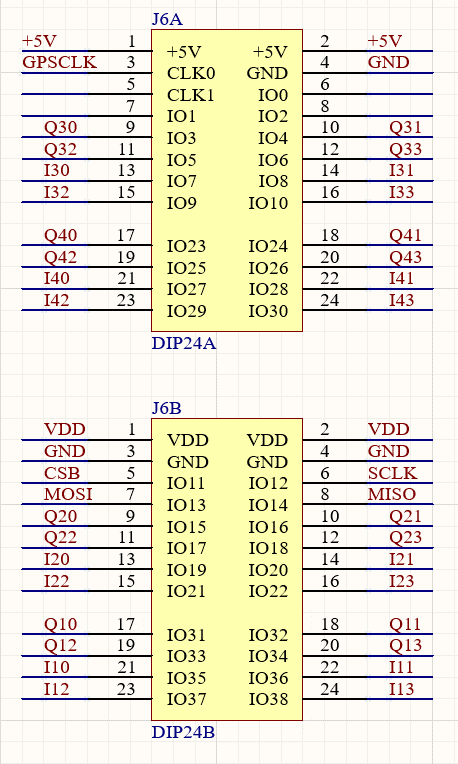

图2 HG-RF06对外接口图

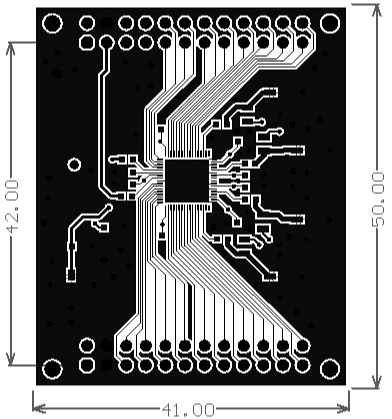

图3 HG-RF06尺寸图（默认单位为mm）
1. HG-RF06射频模块1块；
2. 配套文档：HG-RF06使用说明书；
1、半个月内如产品硬件有质量问题可免费更换；
2、提供3个月QQ技术支持；
3、本产品允许客户把产品提供的配置参数用于最终产品中，但不允许将本产品提供的配置参数和原理图提供给任何第三方。
