HG-SOFTGPS03双频GNSS中频信号采集器
1 产品概述表1 产品价格表产品价格HG-SOFTGPS3双频GNSS中频信号采集器型号:HG-SOFTGPS03TCXO频率:16.369MHz采样率:16.
表1 产品价格表
产品 | 价格 |
HG-SOFTGPS3双频GNSS中频信号采集器 型号:HG-SOFTGPS03 TCXO频率:16.369MHz 采样率:16.369MHzx1 x2 x4 采样位数:默认2bit,支持保存为int8格式 射频芯片:MAX2771×2 射频参数:通过PC端设置。 采集通道:每个通道可设置为I支路采集或者IQ支路采集。 HG-RTSDR-L1/B1最新版本可执行文件 Matlab软件接收机GPS源代码 采集程序源代码 |
5000元
|
可选配配件 1、GPS 天线 2、BD2 天线 3、HG-ANT02,可支持L1、L2、B1、B3 4、HG-ANT03,可支持L1、L2、L5、B1、B2、B3(推荐) |
50元 150元 1200元 2000元
|
可选配软件 HG-RTSDR-SC V3.0实时软件接收机源代码 | 面议 |
HG-SOFTGPS03是北京星源北斗导航技术有限责任公司基于美信MAX2771射频芯片设计的采集器,通道数为2个,基于USB3.0和DDR3技术做数据传输,适合GPS、B1C、B3I和B2a组合应用。

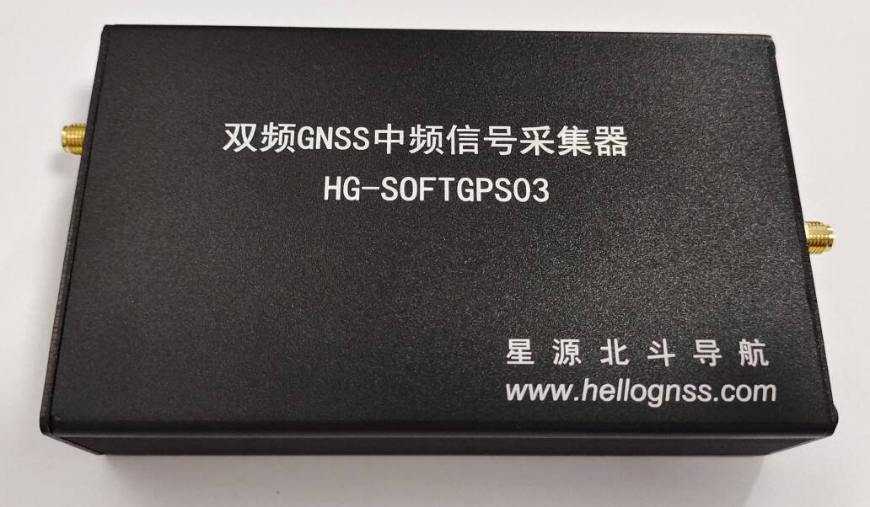

图1 HG-SOFTGPS03采集器

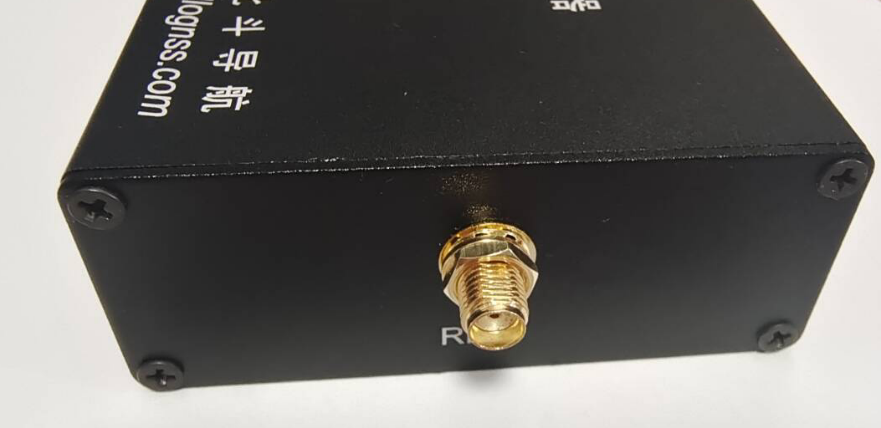

图2 HG-SOFTGPS03采集器前面板

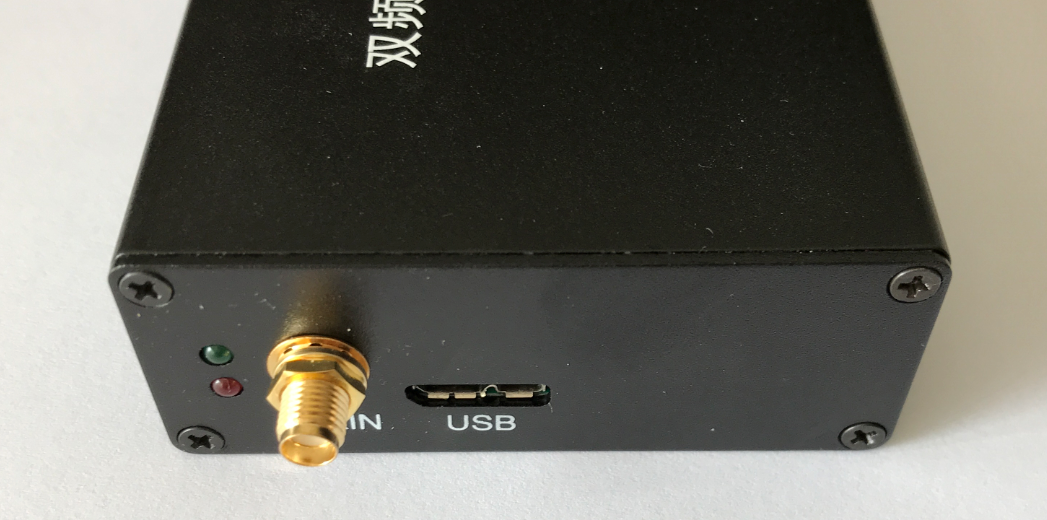

图3 HG-SOFTGPS03采集器后面板
MAX2771是下一代卫星导航信号接收芯片,覆盖E5/L5, L2, E6, E1/L1以及GPS, GLONASS, Galileo, QZSS, IRNSS和中国北斗三代系统。
MAX2771经过本公司4个月的验证测试,目前已经证实其在B3I,B2a频点上可用,相较于其他射频芯片信号质量优异,接口简单,功耗极低,是适合广泛使用的GNSS射频芯片产品。
HG-SOFTGPS03基于成熟的DDR3和USB3.0技术传输,在131MB/s数据率下仍然能保证稳定可靠的工作。
本公司已经使用HG-SOFTGPS03成功跟踪上B3I信号:

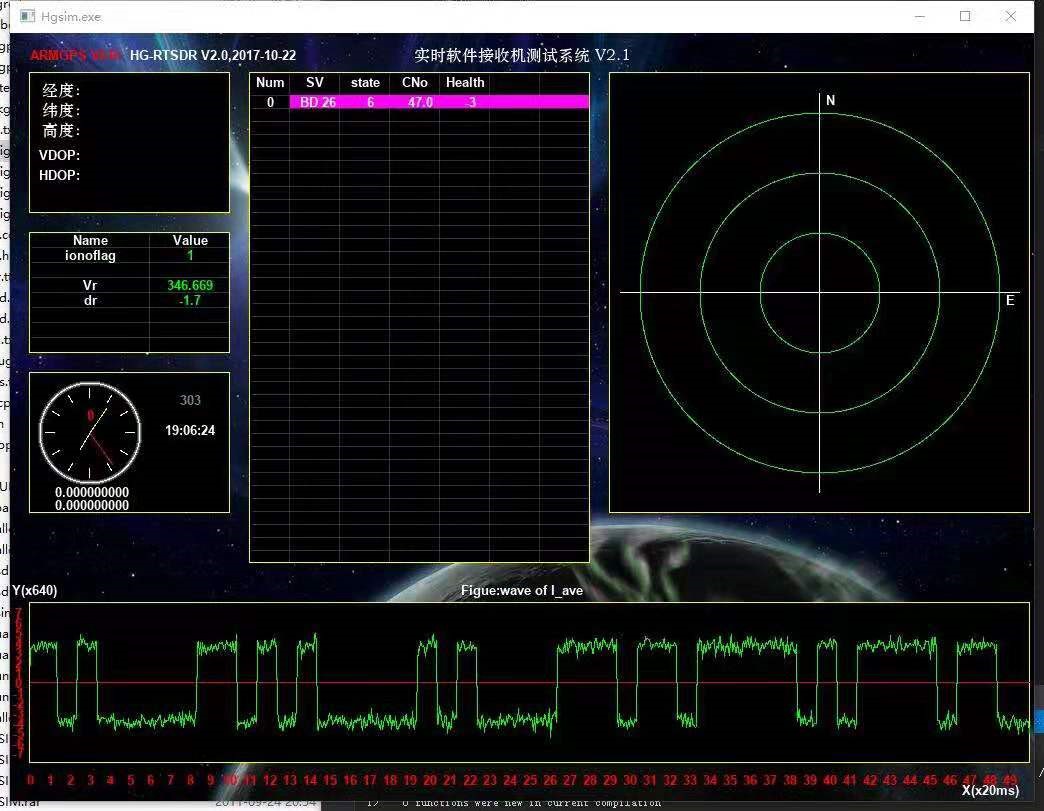

图4 HG-SOFTGPS03采集数据跟踪B3I信号效果(波形显示去除了NH码影响)
HG-SOFTGPS03的各射频的采样时钟取决于RF1的设置,可以设置为输入时钟的1倍频,2倍频,4倍频,甚至可以分频。
HG-SOFTGPS03采集器默认可提供GPS L1、B1I、B3I的采集参数和GPS L1、B1I验证程序。
HG-SOFTGPS03采集器在板提供16.369MHz TCXO晶振,支持外接时钟。

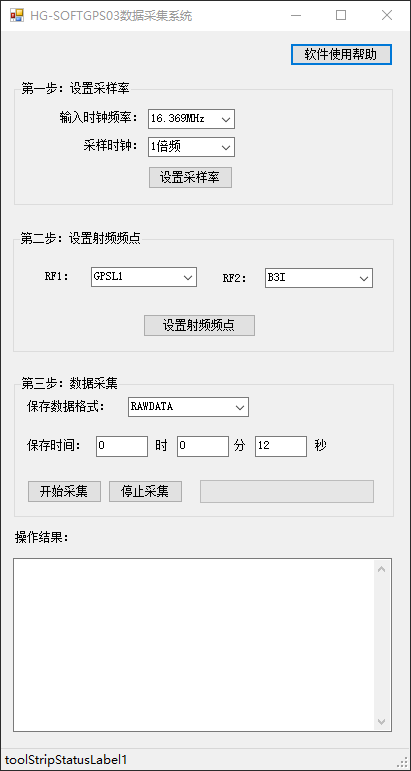

图5 HG-SOFTGPS03采集程序界面
使用外接时钟需要修改采集器射频板背面的0欧姆电阻R2的位置。
HG-SOFTGPS03为客户提供Matlab的GPS验证代码,并且可以查看北斗的频谱。
HG-SOFTGPS03基本特性如下:
1.射频芯片:MAX2771×2
2.DDR3缓存容量:32MB
3.TCXO频率:16.369MHz
4.采样位数:默认I支路2bit采样,可以设置为3bit采样,或者I、Q支路各2bit采样
5.采样速率:16.369MHz的1倍频,2倍频,4倍频。
6.支持系统:RF1,RF2:L1,L2,L5,B1C,B1I,B2a,B3I
7.供电方式:USB3.0
8.对外接口:
射频:SMA,3.3V馈电。
输入时钟:SMA接口
9.提供免费的GPS非实时软件接收机Matlab验证程序。
10.提供HG-RTSDR-L1/B1可执行文件。
1、HG-SOFTGPS03采集器1台;
2、USB3.0专用数据线1根。
3、配套资料:
(1)HG-SOFTGPS03使用说明书;
(2)HG-RTSDR-L1/B1可执行文件;
(3)Matlab GPS接收机程序源代码;
(4)PC端驱动及采集程序源代码。
1、半个月内如产品硬件有质量问题可免费更换;
2、提供1年的QQ技术支持;
3、提供6个月技术支持和升级服务;
4、本产品所提供软件代码仅限购买者单位内部使用,不得通过互联网或其他任何方式拷贝给任何第三方。
