HG-SOFTGPS07常见问题解答

[liuwsat]

HG-SOFTGPS07问题2025-11-13：

有客户matlab捕获的频谱有两个突起，偶尔能捕获到。

查了几天时间，结果如下：

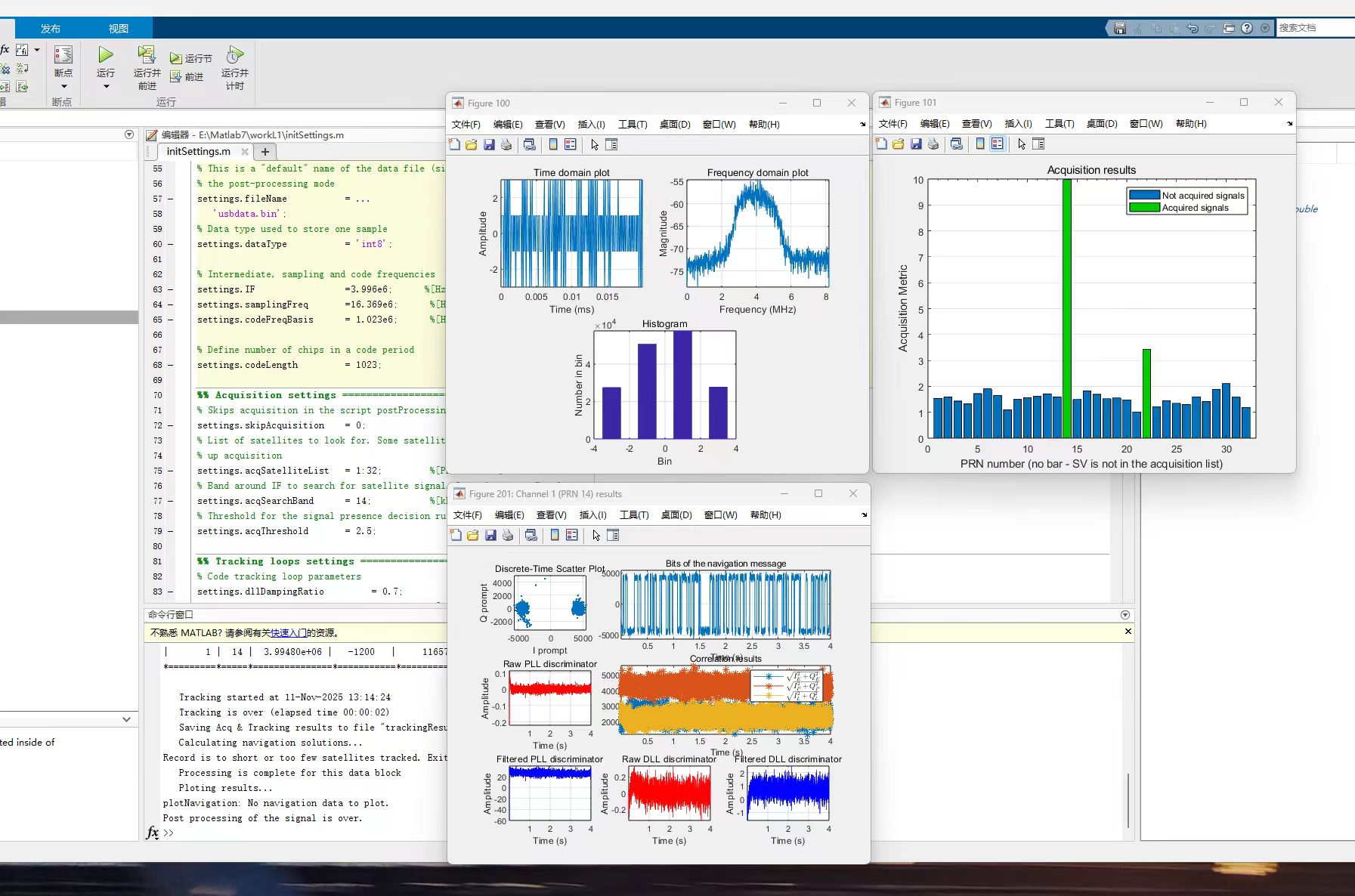

正常1倍频结果：

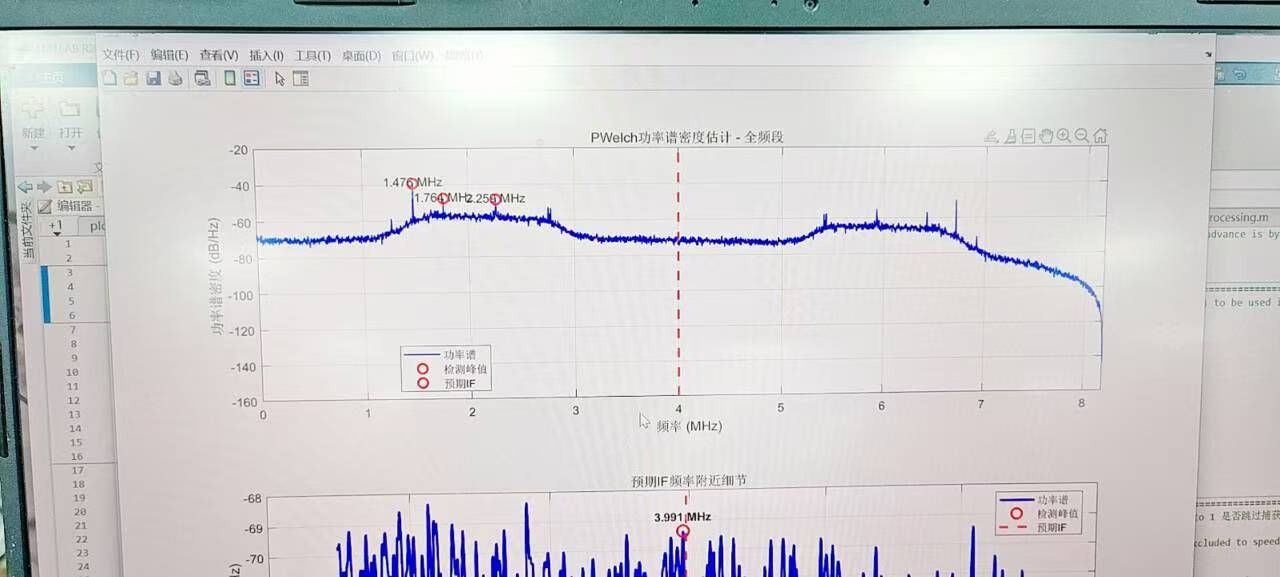

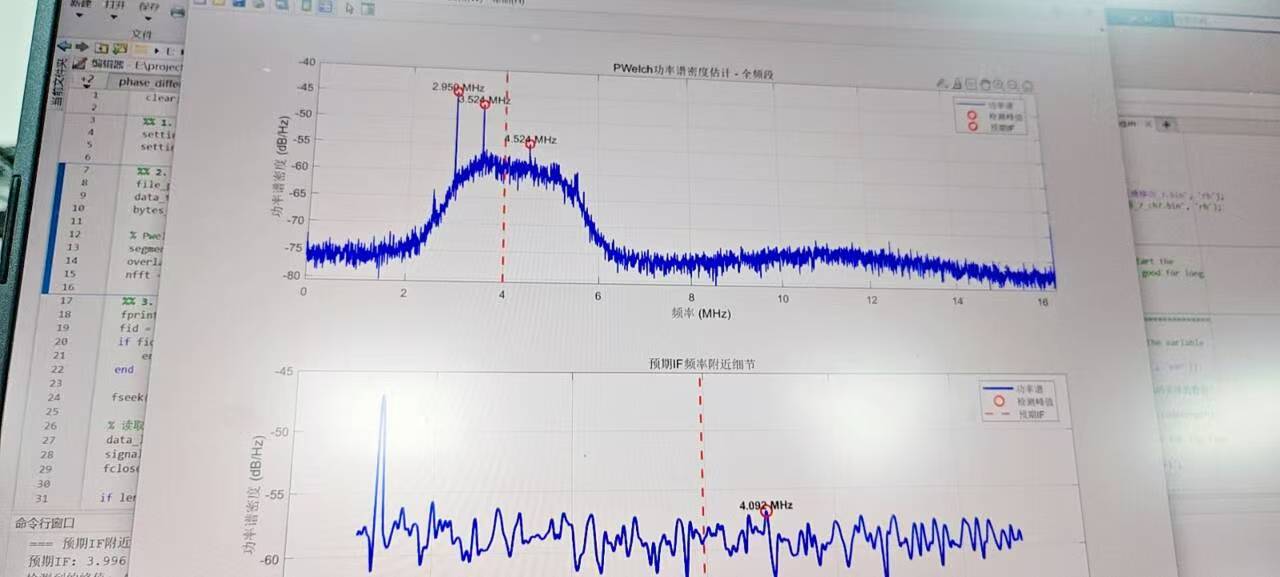

客户采集频谱，注意有两个突起：

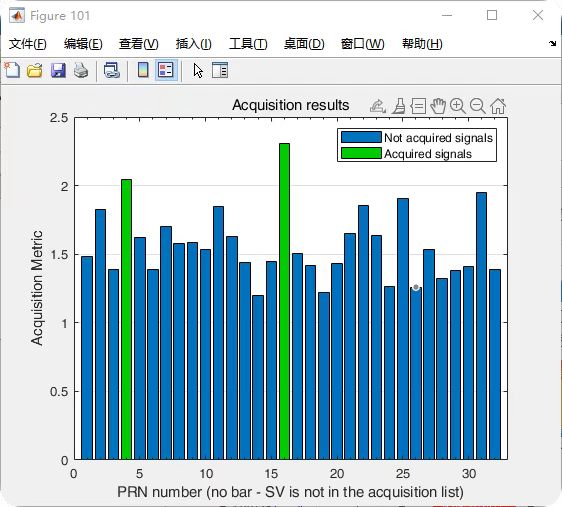

客户数据捕获情况：

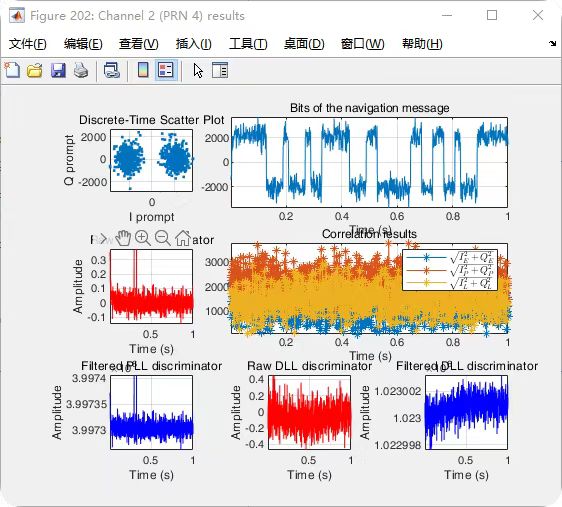

客户数据跟踪情况，信号比较弱：

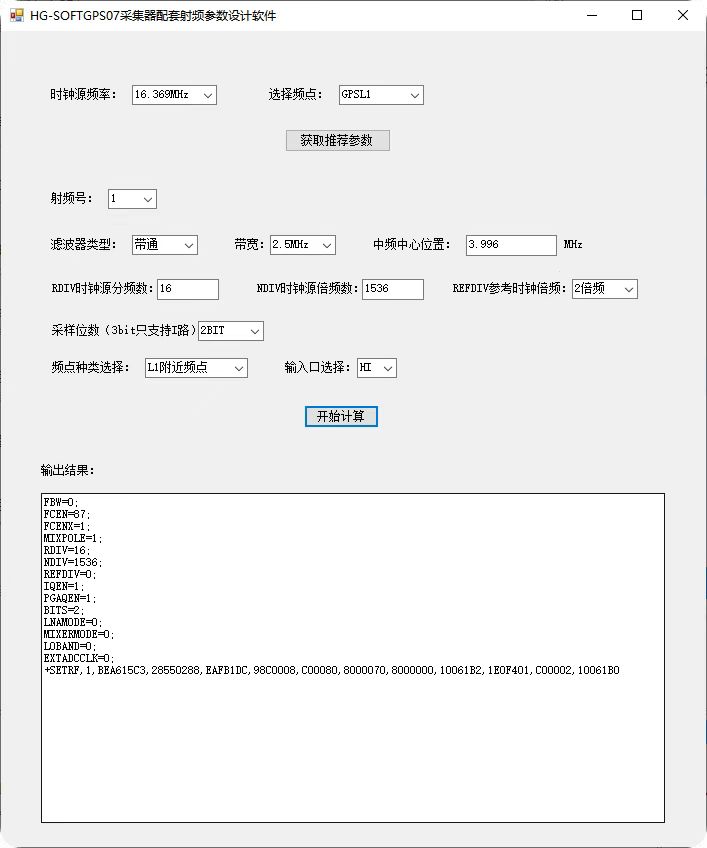

查串口设置的结果：

Send RS232 Cmd in 20s，or HG-SOFTGPS07 program will go on!
+GETRF,3,BEA615C3,28550288,EAFB1DC,698C0008,C00080,8000070,8000000,10061B2,1E0F401,C00002,10061B0

这里有个隐藏命令+GETRF,3
参数3代表射频号，这个命令用于读取已经设置的射频参数。


读出的结果和2倍频设置不同，RF3是1倍频的GPS参数。问题就出在这里。

重新设置2倍频的参数，频谱正常，捕获跟踪正常。


总结主要有几个问题：
（1）HG-SOFTGPS07的参数是基于串口设置的，使用前应该先做串口设置，确保参数已知。
（2）串口线连接后，要在设备管理器中找到串口设备，比如COM3，拔掉串口线的电脑端，该设备应该消失，插上又能重复出现，驱动才算装好。
（3）HG-SOFTGPS07的采样率是基于RF1的，其他射频按说只要是用到的，都必须和RF1的采样率一致。或者可以要求所有射频倍频数完全相同。
