HG-SOFTGPS06-D高性能双频GNSS中频信号采集器

HG-SOFTGPS06-D产品说明书下载

RF1和RF2均可支持L波段任意频点

提供HG-RTSDR-L1/B1实时软件接收机可执行文件

外部A/D：支持每个支路8bit采集

高速采集：总带宽可达261MB/s

温补晶振支持：16.369MHz

外部时钟输入：支持

1 产品概述

表1 产品价格表

HG-SOFTGPS06是基于USB3.0的数据采集器，是本公司采集性能最高的一款采集器，它是在HG-SOFTGPS04-B四通道采集器和HG-SOFTGPS03双频采集器取得成功的基础上，将MAX2769射频和MAX2112射频组合的产物，HG-SOFTGPS06着重提高采集器的采样率，在板使用了LVDS信号采集A/D数据，保证了数据传输在高采样率情形下的稳定性。

HG-SOFTGPS06使用的A/D芯片采样率最高可达250MHz，受限于其他接口的速率，HG-SOFTGPS06实际可达的采样率最高为200MHz，建议常规采集采样速率不超过150MHz。

HG-SOFTGPS06-D采集器是应客户要求将RF1也改为MAX2112，以适应更多的应用。HG-SOFTGPS06-D的前面板增加了串口，如图2所示，客户可以通过串口直接设置射频参数，设置的参数可以保存在采集器内部，下次上电仍然有效。HG-SOFTGPS06-D用内部STM32处理器的DA控制MAX2112的GC1脚，因此可实现非常宽的增益动态范围。更加适合本身增益很强的天线，比如阵列天线，抛物面天线的应用。HG-SOFTGPS06-D提供了+5V的外部供电，大部分情况下可以仅使用USB3.0供电即可。

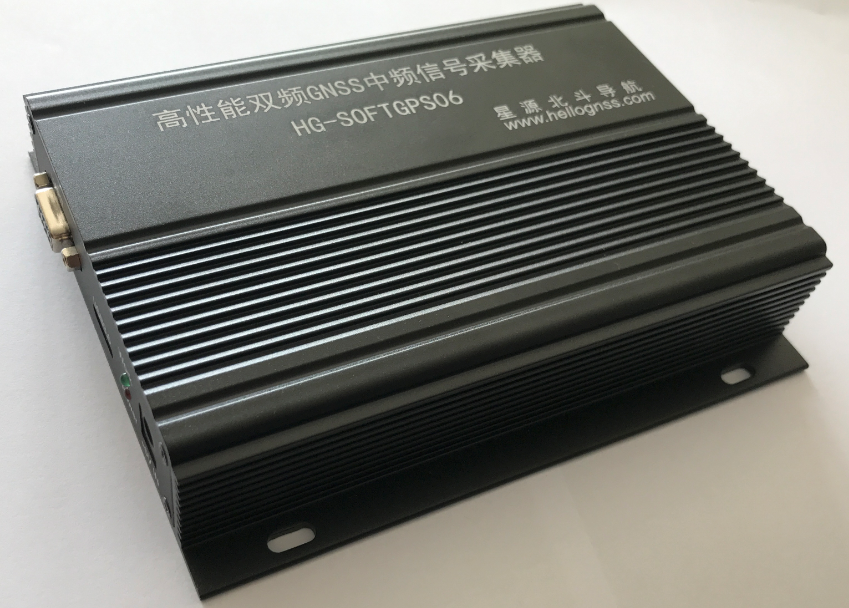

图1 HG-SOFTGPS06-D采集器

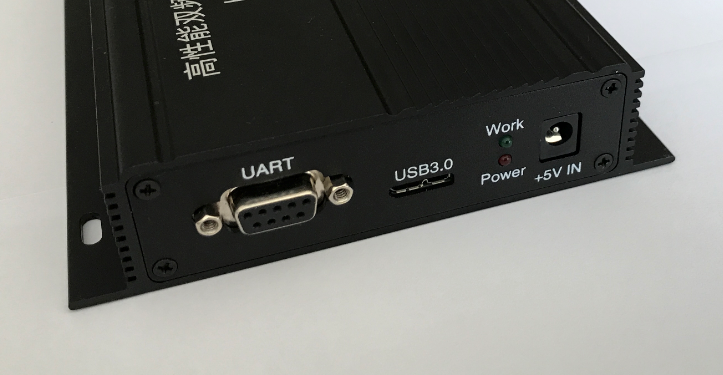

图2 HG-SOFTGPS06-D采集器前面板

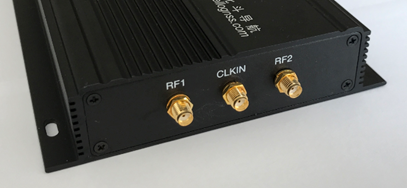

图3 HG-SOFTGPS06-D采集器后面板

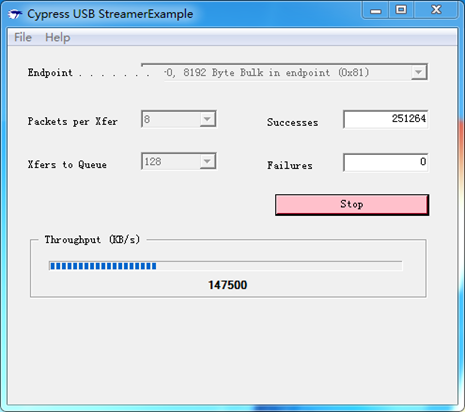

HG-SOFTGPS06-D采用USB3.0接口，实际的数据传输采集带宽可达200MB/s,下图为采用Cypress公司的Streamer软件测速结果：

图4 已经完成调试的HG-SOFTGPS06-D采集器

HG-SOFTGPS06-D采集器默认可提供GPS L1、BD2 B1、BD2 B2的采集参数和验证程序。

HG-SOFTGPS06-D采集器在板提供16.369MHz TCXO晶振，支持外接时钟。

使用外接时钟需要修改采集器背面的0欧姆电阻的位置。

HG-SOFTGPS06-D为客户提供Matlab的GPS验证代码，并且可以查看北斗的频谱。

本产品为客户提供了GPS和BD两个的实时软件接收机程序(不含代码)，用于快速验证卫星信号的质量和数据的连续性,另外处理结果也可以给客户提供比对的参考值。下面是一些测试结果：

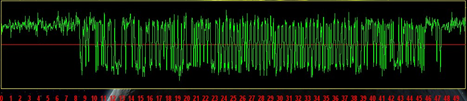

图6  BD2 IGSO/MEO卫星信号

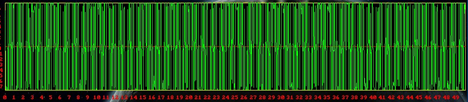

图7  BD2 GEO卫星信号

2       主要参数

HG-SOFTGPS06-D基本特性如下：

1.射频芯片：MAX2112×2

2.DDR3缓存容量：512MB

3.TCXO频率：16.369MHz

4.采样位数：默认8bit×2

5.采样速率：默认16.369MHz，采样率和数据格式可通过更新FPGA固件更改。

6.支持系统：RF1/RF2：GPS L1，BD2 B1,GPS L2、L5,BD2 B2、B3

7.供电方式：USB3.0，并提供额外的+5V供电输入接口

8.对外接口：

射频：SMA×2，3.3V馈电。

输入时钟：SMA接口

9.提供免费的GPS非实时软件接收机Matlab验证程序。

10.提供HG-RTSDR-L1/B1最新版本可执行文件。

3 装箱清单

1、HG-SOFTGPS06-D采集器1台；

2、USB3.0专用数据线1根。

3、配套资料：

（1）HG-SOFTGPS06-D使用说明书；

（2）HG-RTSDR-L1/B1可执行文件；

（3）Matlab GPS接收机程序源代码；

（4）PC端驱动及采集程序源代码。

4 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供1年的QQ技术支持；

3、提供6个月技术支持和升级服务；

4、本产品所提供软件代码仅限购买者单位内部使用，不得通过互联网或其他任何方式拷贝给任何第三方。
