HG-SOFTGPS06-S高采样位数双频GNSS中频信号采集器

产品说明书下载：

HG-SOFTGPS06-S.pdf

RX3706芯片资料下载：

北三高精度射频芯片RX3706产品手册v1.0.pdf

1 产品概述

表1 产品价格表

HG-SOFTGPS06-S是面向高精度采集的一款产品，它是在HG-SOFTGPS06-D双通道采集器和HG-SOFTGPS07八通道采集器取得成功的基础上，将RX3706射频输出模拟中频信号再外加高精度AD芯片做中频数据采集，HG-SOFTGPS06-S着重提高采集器的采样位数，可实现16bit信号采集，采样率可达接近50MHz，单RF1I支路采集可支持到5倍频。

HG-SOFTGPS06-S采集器将射频芯片均改为RX3706，RX3706支持1.15GHz~1.65GHz范围内的信号，可采集常见卫星导航频点之外的信号。HG-SOFTGPS06-S前面板增加了串口，如图2所示，客户可以通过串口直接设置射频参数，设置的参数可以保存在采集器内部，下次上电仍然有效。HG-SOFTGPS06-S提供了+5V的外部供电接口，不过由于RX3706的功耗较低，一般只使用USB3.0的+5V供电。

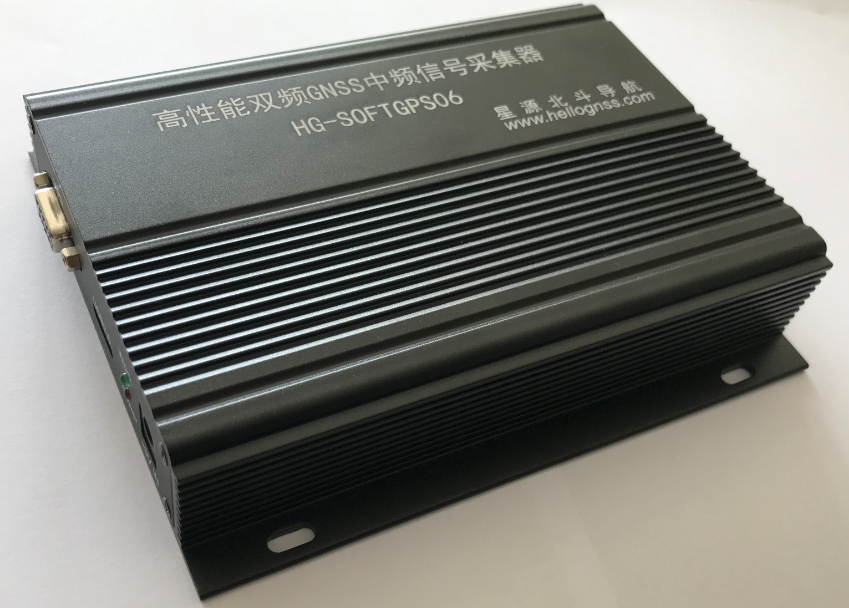

图1 HG-SOFTGPS06-S采集器

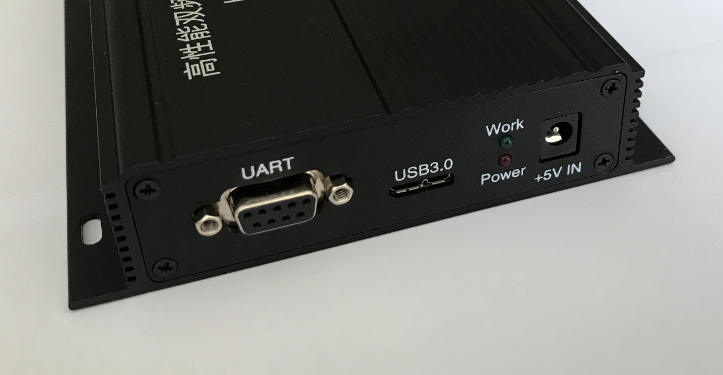

图2 HG-SOFTGPS06-S采集器前面板

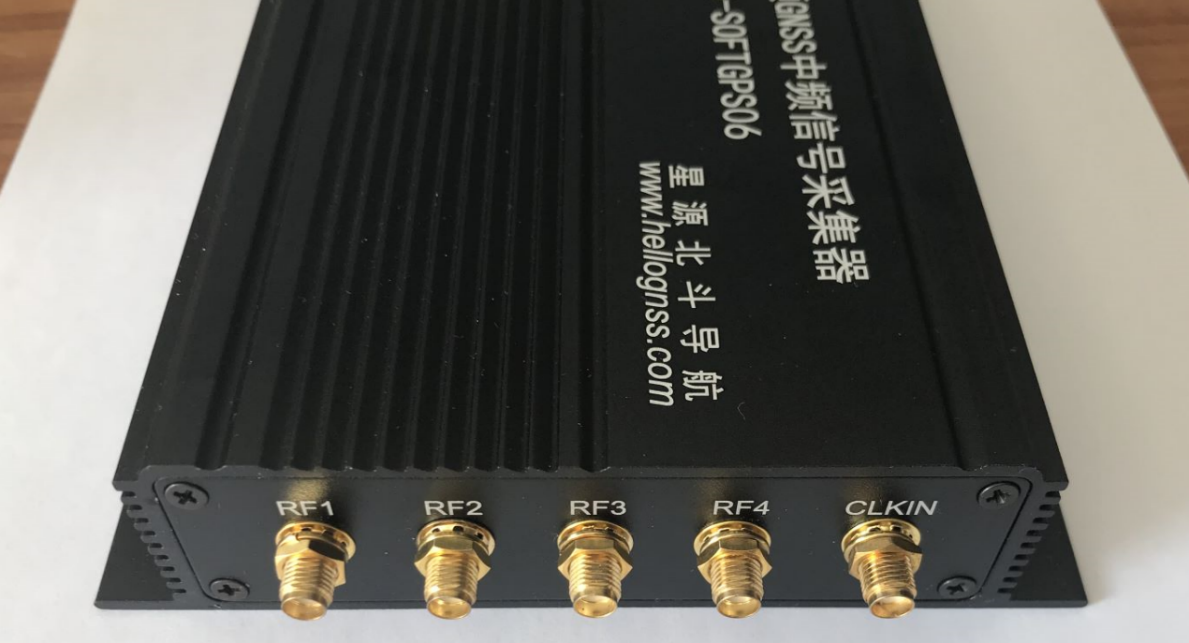

图3 HG-SOFTGPS06-S采集器后面板

HG-SOFTGPS06-S采用USB3.0接口，实际的数据传输采集带宽可达261MB/s,下图为采用Cypress公司的Streamer软件测速结果：

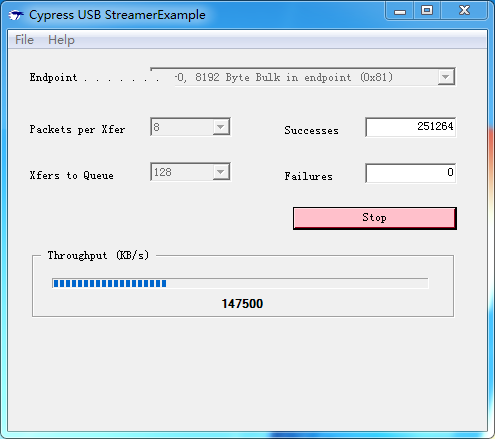

图4 已经完成调试的HG-SOFTGPS06-S采集器

HG-SOFTGPS06-S采集器默认可提供GPS L1、BD2 B1I、BD2 B3I的采集参数和验证程序。

HG-SOFTGPS06-S采集器在板提供16.368MHz TCXO晶振，支持外接时钟。

使用外接时钟需要修改采集器背面的0欧姆电阻的位置。

HG-SOFTGPS06-S为客户提供Matlab的GPS验证代码，并且可以查看北斗的频谱。

本产品为客户提供了GPS和BD两个的实时软件接收机程序(不含代码)，用于快速验证卫星信号的质量和数据的连续性,另外处理结果也可以给客户提供比对的参考值。下面是一些测试结果：

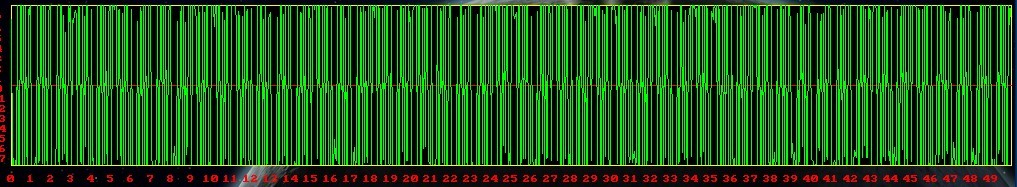

图5  BD2 IGSO/MEO卫星信号

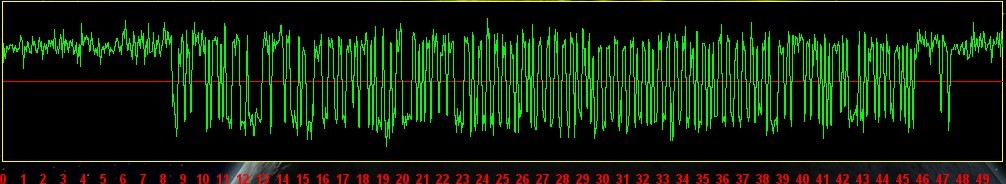

图6  BD2 GEO卫星信号

2       主要参数

HG-SOFTGPS06-S基本特性如下：

1.射频芯片：RX3706×1，只保RF1和RF2

2.DDR3缓存容量：512MB

3.TCXO频率：16.368MHz

4.采样位数：RF1，I/Q支路，16bit采样，RF2，I/Q支路，4bit采样

5.采样速率：默认16.368MHz，通过射频设置可不同的采样率。

6.支持系统：RF1/RF2：GPS L1，BD2 B1,GPS L2、L3、L5,BD2 B2I、B3I、B1C

7.供电方式：USB3.0，并提供额外的+5V供电输入接口

8.对外接口：

射频：SMA×2，3.3V馈电。

输入时钟：SMA接口

9.提供免费的GPS非实时软件接收机Matlab验证程序。

10.提供HG-RTSDR-L1/B1最新版本可执行文件。

3 装箱清单

1、HG-SOFTGPS06-S采集器1台；

2、USB3.0专用数据线1根。

3、配套资料：

（1）HG-SOFTGPS06-S使用说明书；

（2）HG-RTSDR-L1/B1可执行文件；

（3）Matlab GPS接收机程序源代码；

（4）PC端驱动及采集程序源代码。

4 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供1年的QQ技术支持；

3、提供6个月技术支持和升级服务；

4、本产品所提供软件代码仅限购买者单位内部使用，不得通过互联网或其他任何方式拷贝给任何第三方。
