HG-RE02-B GPS开发套件

HG-RE02-B产品说明书下载

1 产品简介

表1 产品价格表

HG-RE02-B的基本硬件由HG-RE02 V1.1接收机板（提供原理图）和HG-USBGPS02 V1.1采集板构成，可同时实现GP2015+GP4020接收机功能和GP2015中频采样数据实时采集到PC的功能。

接收机运行软件为HG-ARMGPS V1.1.1（含源代码），PC端免费提供HGTEST测试软件（提供可执行文件）。

HG-USBGPS02 V1.1固件程序和原理图不提供，但PC端的采集驱动和采集程序源代码均提供，并提供一个Matlab软件接收机（非实时）。

2 产品特性

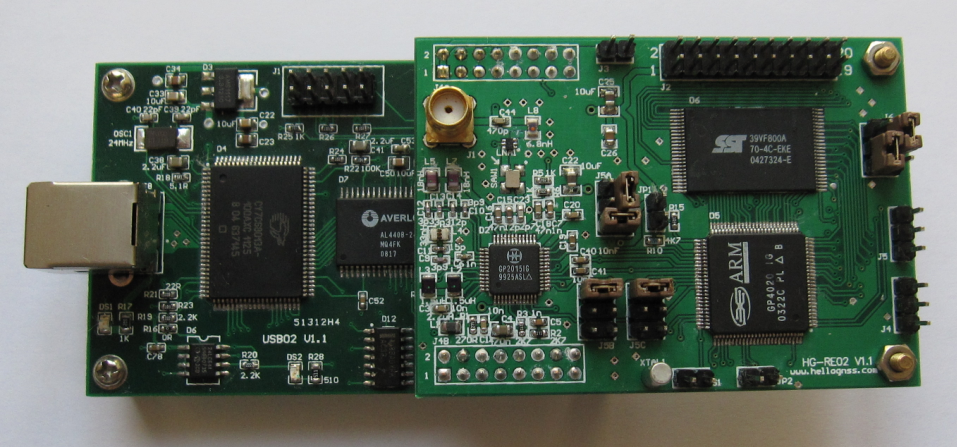

图1 HG-RE02-B开发套件

HG-RE02-B开发套件基本硬件如上图所示，特性如下：

1.射频芯片：Zarlink GP2015

2.相关器和处理器芯片：Zarlink GP4020

3.供电方式：USB，接收机可独立外接5V电源单独工作

4.中频数据采样率：5.714MHz采样率，中心频点：1.405MHz

       5.对外接口：

射频：SMA

UART：2路

JTAG：标准20针JTAG接口

              对外供电：3.3V输出

                     模拟中频输出点：有

       6.卫星通道数：12通道

       7.开发环境：ADS1.2,DEV C++

3 接口关系

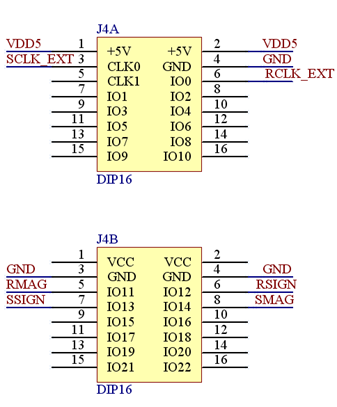

图2 HG-RE02 V1.1对外接口图（符合HG-RFDIS标准）

4 尺寸图

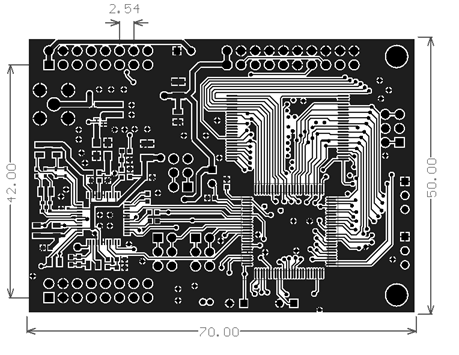

图3 HG-RE02 V1.1尺寸图（默认单位为mm）

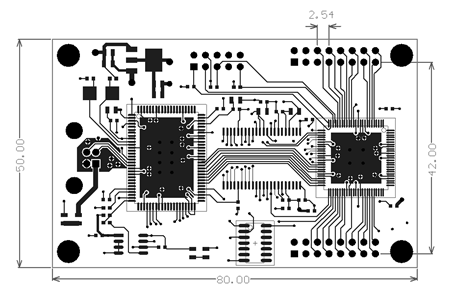

图4 HG-USBGPS02 V1.1尺寸图（默认单位为mm）

5 装箱清单

1、HG-RE02 V1.1接收机1块；

2、HG-USBGPS02 V1.1采集底板1块；

3、自制串口线1根；

4、光盘内容：

（1）HG-RE02-B GPS开发套件产品说明书V1.0；

（2）HG-RE02-B GPS安装使用手册V1.0；

（3）HG-ARMGPS V1.1.1源代码和参考手册；

（4）PC端采集程序源代码；

6 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供3个月的QQ技术支持和电话技术支持；

3、不提供HG-ARMGPS的商业授权；

4、HG-ARMGPS开源软件仅限购买者单位内部使用，不得通过互联网或其他任何方式拷贝给其他人。
