HG-SYN4RF02-C 旋转对称四射频模块

HG-SYN4RF02-C产品说明书下载

1 产品概述

表1 产品价格表

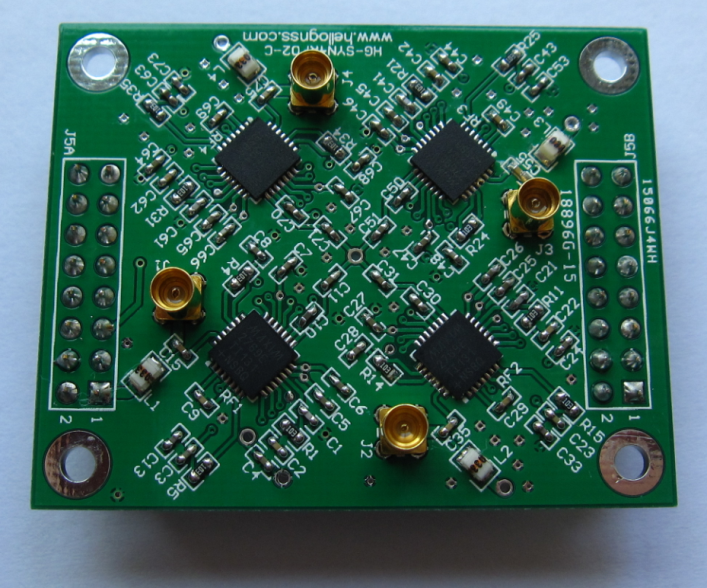

图1 HG-SYN4RF02-C旋转对称四射频模块

图2 HG-RE03-DA接收机

旋转对称四射频模块（HG-SYN4RF02-C）主要用于姿态测量、多系统融合、阵列抗干扰等场合。

HG-SYN4RF02-C由4个独立的MAX2769射频芯片组成，各射频芯片时钟同源并且旋转对称， HG-SYN4RF02-C对外接口为HG-RFDIS（公司内部标准），配套使用的产品为HG-RE03-D接收机。

2 主要参数

HG-SYN4RF02-C基本特性如下：

1.射频芯片：MAX2769×4，可支持北斗二代B1、GPS L1以及伽利略G1 频点。

2.默认状态：输入时钟16.368MHz，采样时钟：16.368MHz，中频中心频点：4.092MHz。根据客户需要，可更换为16.369MHz温补晶振。

3.射频接口：MMCX×4，+5V馈电。

4.数字部分接口(参考HG-RFDIS)：

（1）4个MAX2769的所有I/Q信号管脚直接输出到IO脚，可支持差分模拟信号输出（提供配置参数）。

（2）RF1时钟输出到CLK0，RF2时钟输出到CLK1；。

（3）CLKIN外部时钟信号输入可替换TCXO。

（4）各MAX2769的SCLK、SDATA连同，并连接到IO脚，nSCS1~4，分别输出到4个IO脚。

5.时钟同步误差（折算成距离）：<0.3cm。

6.体积：50mm×40mm

3 接口关系

图3 HG-SYN4RF02-C对外接口图（符合HG-RFDIS标准）

4 尺寸图

图4 HG-SYN4RF02-C尺寸图（默认单位为mm）

5 装箱清单

1、HG-SYN4RF02-C射频模块1块；

2、配套文档：HG-SYN4RF02-C使用说明书；

6 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供3个月QQ技术支持；

3、本产品允许客户把产品提供的配置参数用于最终产品中，但不允许将本产品提供的配置参数提供给任何第三方；
