HG-RE03-D高级GNSS开发套件
HG-RE03-D产品说明书下载目前可以提供北斗二代 B1可定位代码目前处理器支持:STM32F407VET6、TMS320C6747FPGA支持:EP3C55F484、EP4CE115F484射频支持:HG-RF02-B、HG-SYN4RF02-C1 产品概述表1 产品价格表产品价格HG-RE03-D高级GNSS开发套件默认配置HG-RE03-DS-L1:处理器:STM32F407VET6HG-
目前可以提供北斗二代 B1可定位代码
目前处理器支持:STM32F407VET6、TMS320C6747
FPGA支持:EP3C55F484、EP4CE115F484
射频支持:HG-RF02-B、HG-SYN4RF02-C
表1 产品价格表
产品 |
价格 |
HG-RE03-D高级GNSS开发套件 默认配置HG-RE03-DS-L1: 处理器:STM32F407VET6 HG-FPGA02:EP3C55F484 射频:HG-RF02-B 相关器源代码: HG-CORR V1.2 for L1(含商业授权) 处理器源代码: HG-ARMGPS V1.1.2 for L1 HG-STM32LIB完整版 北斗配置HG-RE03-DS-B1: 处理器:STM32F407VET6 HG-FPGA02:EP3C55F484 射频:HG-RF02-B 相关器源代码: HG-CORR V1.2 for B1(含商业授权) 处理器源代码: HG-ARMGPS V1.1.2 for B1 HG-STM32LIB完整版
高级配置HG-RE03-DA-L1: 处理器:STM32F407VET6 HG-FPGA02-B:EP4CE115F484 射频:HG-SYN4RF02-C 相关器源代码: HG-CORR V1.2 for L1(含商业授权) 处理器源代码: HG-ARMGPS V1.1.2 for L1 HG-STM32LIB完整版 高级配置HG-RE03-DA-B1: 处理器:STM32F407VET6 HG-FPGA02-B:EP4CE115F484 射频:HG-SYN4RF02-C 相关器源代码: HG-CORR V1.2 for B1(含商业授权) 处理器源代码: HG-ARMGPS V1.1.2 for B1 HG-STM32LIB完整版 |
26580元
39870元 (已购买HG-RE03-D套件的客户请联系我公司申请BD代码优惠价格)
29980元
43270元
|
可选配配件 Ulink2 仿真器 HG-USBBlaster下载线 GPS L1/BD2 B1兼容天线 |
320元 320元 50元 |
HG-RE03-D是卫星导航的高级开发工具,HG-RE03-D首次同时使用了射频数字接口HG-RFDIS和处理器外围扩展接口HG-CPEIS,从而实现了处理器板、FPGA板、射频板均可独立更换,能够满足了GNSS的各种开发需求,目前也正在考虑将这种架构用于GNSS信号模拟器的开发。

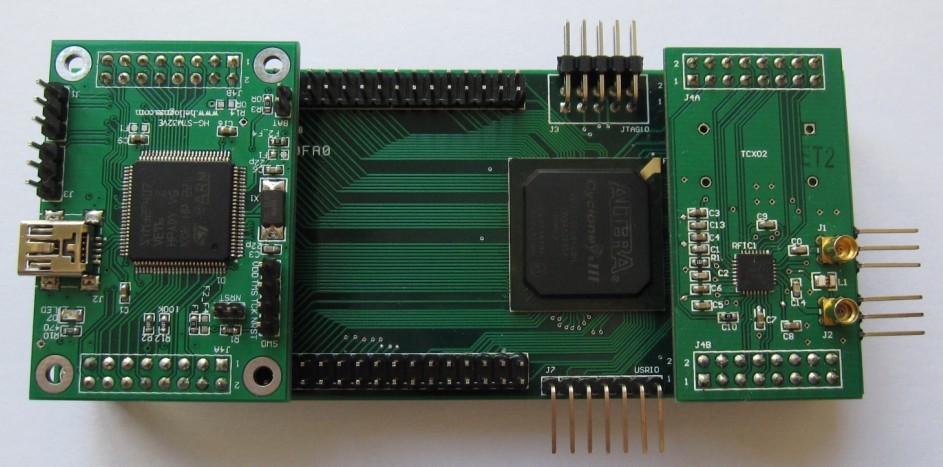

HG-RE03-D推荐2种配置,第一种是用于升级HG-RE03-D的默认配置HG-RE03-DS,该配置使用Cortex-M4F处理器,带浮点运算单元,主频进一步提升到168MHz,内存增大到192KB,足以支持32通道处理。FPGA采用EP3C55,硬件实物图如下:
图1 标准配置HG-RE03-DS

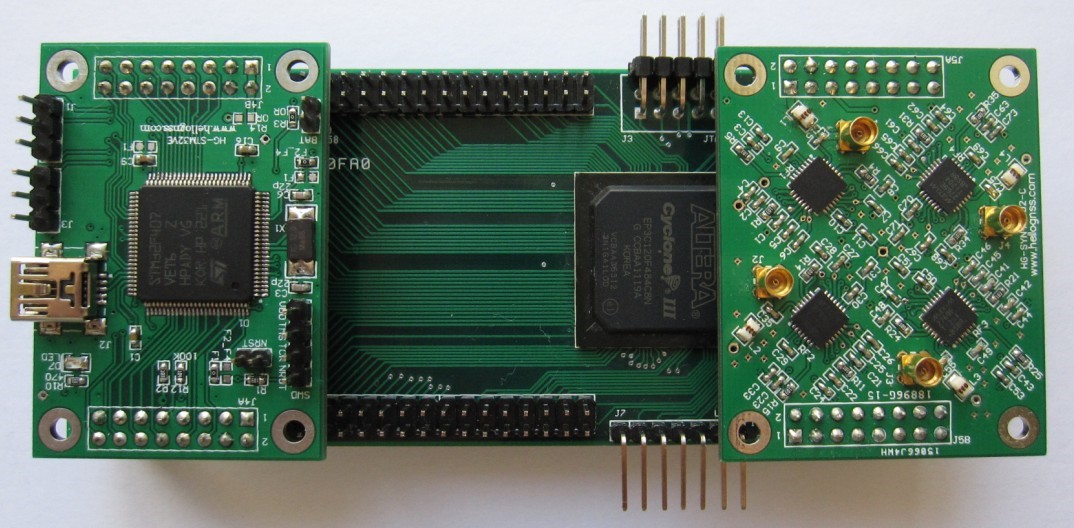

第二种配置是为阵列抗干扰、多模融合、姿态测量准备的HG-RE03-DA,该配置使用Cortex-M4F处理器,带浮点运算单元,主频进一步提升到168MHz,内存增大到192KB。射频采用的是旋转对称的四射频模块HG-SYN4RF02-C。FPGA采用EP4CE115,硬件实物图如下图所示:
图2 高级配置HG-RE03-DA
HG- RE03-DS基本特性如下:
1.处理器芯片: STM32F407VET6,主频168MHz,内存192KB,Cortex-M4F核带硬件除法和浮点计算。
2.处理器对外接口:
UART×2
全速USB×1
接插件引出的管脚:部分FSMC管脚,片选1。
3.JTAG支持:4针JTAG脚,使用配套的转接板连接Ulink2仿真器,SWD模式。
4.供电:USB供电,提供外接VBAT引脚,外扩电池后,可实现热启动验证。
5.FPGA芯片:EP3C55F484C8N,使用HG-CORR V1.1可实现64通道相关器。
6.FPGA对外接口:
UART×2,直接和FPGA的IO脚相连。
7.射频芯片:MAX2769ETI+,接3.3V有源天线或无源天线,射频头为MMCX,晶振频率16.368MHz或16.369MHz。
HG- RE03-DA基本特性如下:
1.处理器芯片: STM32F407VET6,主频168MHz,内存192KB,Cortex-M4F核带硬件除法带浮点计算单元和DSP计算指令。
2.处理器对外接口:
UART×2
全速USB×1
接插件引出的管脚:部分FSMC管脚,片选1。
3.JTAG支持:4针JTAG脚,使用配套的转接板连接Ulink2仿真器,SWD模式。
4.供电:USB供电,提供外接VBAT引脚,外扩电池后,可实现热启动验证。
5.FPGA芯片:EP4CE115F484C8N,使用HG-CORR V1.1可实现64通道相关器。
6.FPGA对外接口:
UART×2,直接和FPGA的IO脚相连,默认不焊接插针,客户自行焊接合适插针即可使用。
7.射频芯片:MAX2769×4,各射频时钟同步。
8.射频天线接口:外接3.3V有源天线或无源天线,可直连GNSS信号模拟器,射频接头为MMCX接口。
9.晶振频率:16.368MHz或16.369MHz。
HG-CORR V1.2是经过验证的稳定、正确、资源占用合理的VHDL代码,相关器的顶层和通道的顶层使用了原理图的方式,其他地方使用VHDL直接编码。
图4 相关器顶层原理图
图5 通道原理图
HG-CORR V1.2在和处理器之间的总线部分处理有特殊考虑,使得处理器访问相关器的的总线额等待时间为最短。HG-CORR对资源的占用可以用按750LE单元/通道来衡量,例如如FPGA使用EP4CE115,则可实现160通道。HG-RE03-D出厂时的默认配置为32个跟踪通道。
HG-CORR V1.2进一步提升NCO的位数,增加NCO测量值输出的位数,定位精度有所提升,定时采用更稳定的计数方法。
HG-ARMGPS V1.1.2是HG-ARMGPSV1.1增强版经过改进后的版本,新版本修正了一些算法,HG-ARMGPS V1.1.2的效果明显优于早期版本,并且提供NMEA输出能力和HG-TEST格式数据输出能力。自HG-ARMGPS V1.1.2开始接收机可独立设置采样率和中心频点,其他参数通过这两个参数计算得到,不再需要手动设置。
图6 HG-TEST人机界面
TMS320C6747对应的版本为HG-DSPGPS V1.1.2,它是HG-ARMGPS的移植,若无特别说明,则可认为两个版本代码基本运行效果等同。
我公司为HG-STM32ZE处理器核心板配套HG-STM32LIB代码库,HG-STM32LIB是本公司独立开发的直接操作寄存器方式的处理器底层代码。书写简洁,使用方便,www.hellognss.com 网站上有DEMO版本下载。
1、HG-RE03-DS或HG-RE03-DA所含硬件;
2、自制串口线两根。
3、JTAG转接板一块。
4、关盘资料:
(1)HG-RE03-D使用说明书;
(2)HG-CORR V1.2 VHDL for B1/L1源代码;
(3)HG-ARMGPS V1.1.2 for B1/L1源代码;
(4)HG-STM32LIB源代码。
1、半个月内如产品硬件有质量问题可免费更换;
2、提供1年的QQ技术支持;
3、提供6个月技术支持和升级服务;
4、本产品所提供软件代码仅限购买者单位内部使用,不得通过互联网或其他任何方式拷贝给任何第三方。
