HG-RFSIM2高性能GNSS射频回放器

HG-RFSIM2产品说明书下载

基于USB3.0技术

支持GPS L1和BD2 B1、BD2 B2频点的射频信号回放

硬件特性：可支持I/Q正交调制，支持多级衰减

支持的采集器：HG-SOFTGPS04-B、HG-SOFTGPS06

1 产品概述

表1 产品价格表

HG-RFSIM系列产品是本公司为射频信号回放、GNSS信号模拟和伪卫星等应用设计的专用硬件，HG-RFSIM V1.0已经实现了射频信号回放功能，回放给接收机获得了比较好的效果。HG-RFSIM V2.0版本对HG-RFSIM V1.0的一些细节做改进，包括散热，衰减控制等等。

HG-RFSIM2在HG-RFSIM V1.0基础上继续改进,主要使回放的数据带宽翻倍,增加可射频输出信号信号强度的调整范围,将原来只支持I支路的RF2改为支持I/Q支路,这样两个射频均可支持I/Q支路回放。

HG-RFSIM2在器件选型上更为精细，特别是尽量选用低功耗的器件，减少电源热损耗，增大了板子的尺寸，选择散热更好的金属外壳，外壳的宽度为11cm，长度18.3cm。回放器使用外部+5V供电，体积不大，方便携带。

    图2 正在调试的HG-RFSIM V2.0射频信号回放器

HG-RFSIM2在板设计了恒温晶振和原子钟的安装位置，但考虑到恒温晶振发热量大，因此HG-RFSIM2建议采用外置恒温晶振的方案，确保恒温晶振的工作的温度环境不至于使其失去热平衡，保证时钟的稳定度。若采用芯片原子钟，可以内置。

    HG-RFSIM2的硬件实际上还可以支持模拟器和伪卫星，因此设计上较HG-RFSIM V1.0更加复杂，板子面积基本上翻倍。

HG-RFSIM2的外壳如下：

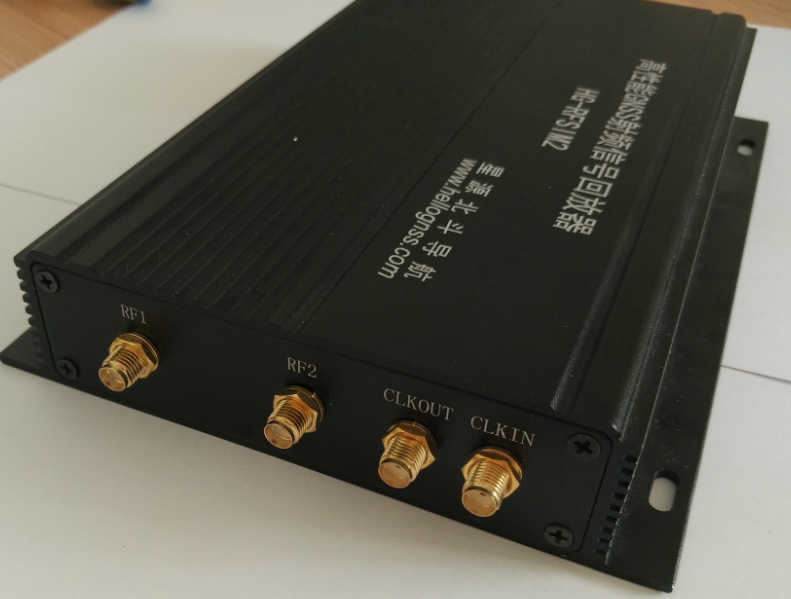

图3 HG-RFSIM2正面

图4 HG-RFSIM2的前面板

图5 HG-RFSIM2的后面板

HG-RFSIM2默认支持GPS L1、BD2 B1射频回放，其他频点信号的射频回放，用户可根据产品使用手册自行配置。

HG-RFSIM2可支持比较高的采样率，最高可达接近100MHz，适合高带宽的卫星导航信号的射频回放。目前在板低通滤波器最大可到15MHz。

HG-RFSIM2支持的数据格式默认为int8格式，本公司的四通道采集器HG-SOFTGPS04-B和最新的双频高采样率的采集器HG-SOFTGPS06的采集数据可直接给HG-RFSIM2使用。其他采集器采集的数据需要对数据进行格式转换。

    HG-RFSIM2支持PC端配置射频芯片参数，使用灵活。

2 测试结果

GPSL1信号：回放信号比接收机接天线载噪比低0.5～2dB。

BDB1信号：回放信号比接收机接天线载噪比低0.5～3dB。

上述测试结果基本说明HG-RFSIM2的信号质量符合预期要求，信号采集回放过程中的损耗有限，回放效果基本满足接收机调试要求。

3 特征描述

HG-RFSIM2基本特性如下：

1.       模拟器射频输出通道数：2个，SMA接口

2.       支持卫星系统：GPS L1、BD2 B1，其他信号客户可自行配置。

3.       射频芯片最大衰减倍数：47dB，射频输出配有4级32dB的衰减器（一般焊接2级）。

4.       支持的在板时钟：默认为16.369MHz，推荐使用的外接时钟20MHz。

5.       供电方式：外接+5V供电

6.       与PC主机接口方式：USB3.0

4 装箱清单

1、 HG-RFSIM2信号模拟器1台；

2、 专用USB3.0数据线1根；

3、 5V电源1个；

4、 光盘内容：

         HG-RFSIM2 驱动程序；

         HG-RFSIM2 采集程序（基于C#，含源代码）；

         HG-RFSIM2安装使用说明书；

5 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供1年的QQ技术支持；

3、提供1年技术支持和升级服务，提供1年免费保修；

4、本产品所提供软件仅限购买者单位内部使用，不得通过互联网或其他任何方式拷贝给任何第三方。
